Thi Công Hệ Thống Sprinkler Nhà Xưởng: Những Hạng Mục Cần Lưu Ý

Thi công hệ thống sprinkler nhà xưởng không chỉ là lắp đặt đầu phun và đường ống. Hiệu quả của hệ thống còn phụ thuộc vào thiết kế, nguồn nước, áp lực, cách bố trí thiết bị và chất lượng thi công. Vậy khi triển khai hệ thống Sprinkler cho nhà xưởng, đâu là những hạng mục cần đặc biệt lưu ý? Hãy cùng Phương Nam Nguyên tìm hiểu ngay sau đây.

Hệ Thống Sprinkler Nhà Xưởng Gồm Những Hạng Mục Nào?

Hệ thống Sprinkler là một trong những giải pháp chữa cháy tự động được sử dụng cho nhiều công trình nhà xưởng, nhà máy và kho hàng.

Tùy đặc điểm từng công trình, hệ thống thường gồm các hạng mục chính:

• Đầu phun Sprinkler: trực tiếp phun nước khi đạt điều kiện kích hoạt.
• Hệ thống đường ống: dẫn nước từ nguồn đến các khu vực cần bảo vệ.
• Van và thiết bị điều khiển: kiểm soát, phân phối và giám sát dòng nước.
• Máy bơm chữa cháy: cung cấp lưu lượng và áp lực cần thiết.
• Bể chứa nước: đảm bảo nguồn nước phục vụ chữa cháy.
• Thiết bị giám sát: hỗ trợ theo dõi trạng thái và tín hiệu của hệ thống.

Các hạng mục này cần được tính toán và lắp đặt đồng bộ để hệ thống hoạt động ổn định.

7 Hạng Mục Cần Lưu Ý Khi Thi Công Hệ Thống Sprinkler Nhà Xưởng

1. Khảo Sát Đúng Hiện Trạng Nhà Xưởng

Trước khi thiết kế và thi công hệ thống sprinkler nhà xưởng, khảo sát thực tế là bước rất quan trọng. Đơn vị thi công cần xem xét:

• Diện tích và chiều cao nhà xưởng.
• Công năng sử dụng của từng khu vực.
• Khu vực sản xuất và kho hàng.
• Đặc điểm hàng hóa lưu trữ.
• Kết cấu trần, mái, dầm và cột.
• Vị trí có thể bố trí đường ống.
• Nguồn nước và điều kiện lắp đặt máy bơm.

Mỗi nhà xưởng có đặc điểm khác nhau. Vì vậy, không nên áp dụng một phương án Sprinkler giống nhau cho mọi công trình.

2. Lựa Chọn Đầu Phun Sprinkler Phù Hợp

Đầu phun là bộ phận trực tiếp thực hiện việc phun nước nên việc lựa chọn cần được tính toán phù hợp. Một số loại đầu phun thường gặp gồm:

• Upright.
• Pendent.
• Sidewall.
• ESFR.

Việc lựa chọn phụ thuộc vào nhiều yếu tố như đặc điểm công trình, chiều cao lắp đặt, loại hàng hóa, khu vực bảo vệ và phương án thiết kế. Không nên lựa chọn đầu phun chỉ dựa trên giá thành. Một thiết bị phù hợp với công trình này chưa chắc phù hợp với công trình khác.

3. Bố Trí Đầu Phun Đúng Vị Trí

Bố trí đầu phun là một trong những hạng mục cần được kiểm soát kỹ trong quá trình thi công.

Cần xem xét:

• Khoảng cách giữa các đầu phun.
• Khoảng cách đến tường.
• Chiều cao lắp đặt.
• Dầm, cột và các vật cản.
• Máng cáp, hệ thống HVAC và thiết bị khác.
• Khu vực có hàng hóa lưu trữ cao.

Nếu đầu phun bị che khuất hoặc bố trí không phù hợp, phạm vi phun nước có thể bị ảnh hưởng. Vì vậy, trước khi lắp đặt cần đối chiếu giữa bản vẽ, hiện trạng thực tế và các hệ thống cơ điện khác trong công trình.

4. Thiết Kế Và Lắp Đặt Đường Ống Sprinkler

Đường ống là hệ thống dẫn nước đến các đầu phun. Khi thi công cần quan tâm đến:

• Tuyến ống chính và ống nhánh.
• Kích thước đường ống.
• Lưu lượng và áp lực.
• Vị trí giá đỡ, treo ống.
• Khoảng cách giữa các điểm cố định.
• Khả năng tiếp cận để kiểm tra và bảo trì.

Đường ống cần được bố trí hợp lý, hạn chế ảnh hưởng đến hoạt động sản xuất và các hệ thống khác trong nhà xưởng. Đặc biệt, việc phối hợp với hệ thống điện, HVAC, chiếu sáng và kết cấu công trình ngay từ giai đoạn thiết kế sẽ giúp hạn chế phát sinh khi thi công.

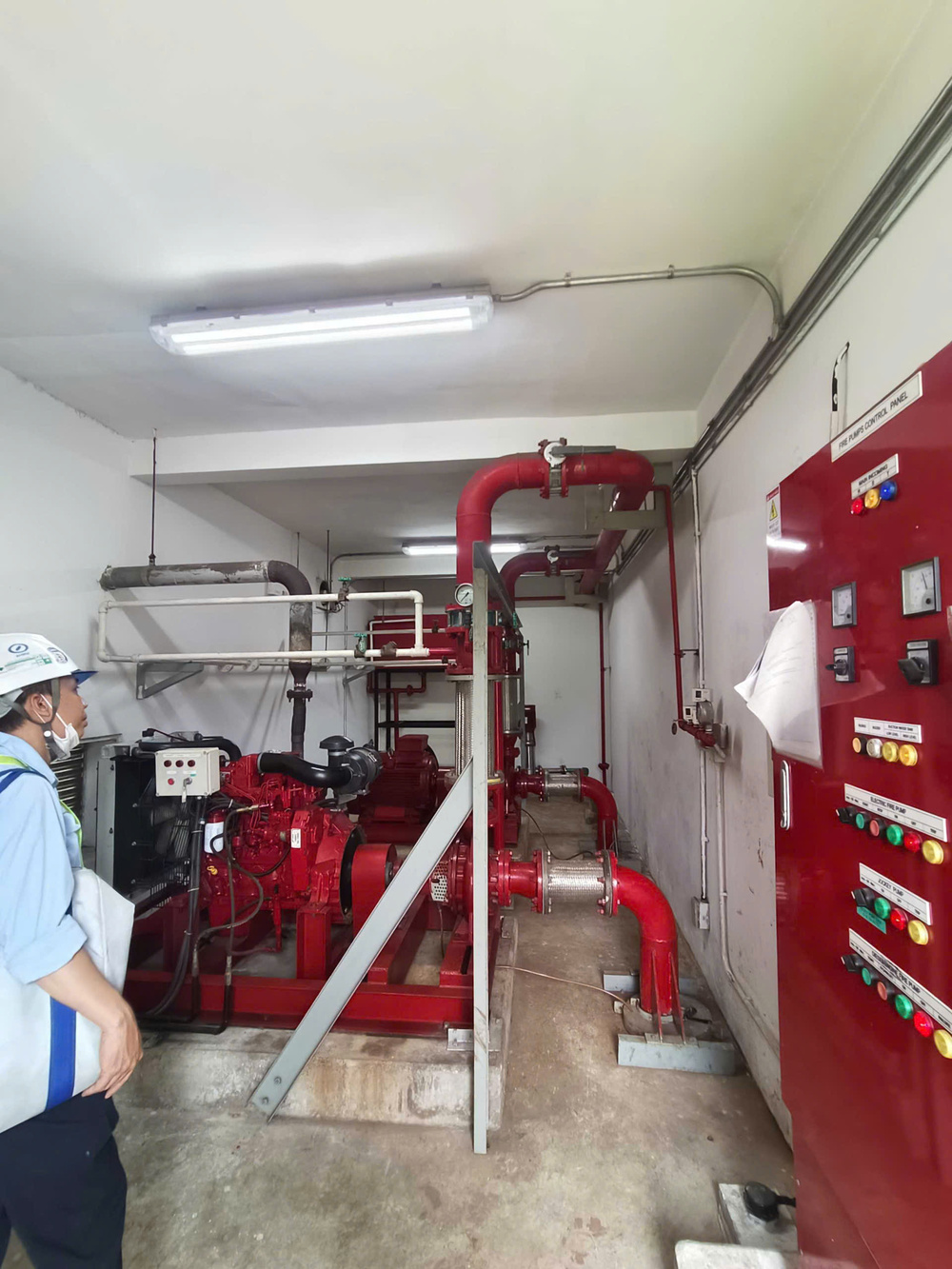

5. Đảm Bảo Nguồn Nước Và Áp Lực Chữa Cháy

Một hệ thống có đầy đủ đầu phun và đường ống nhưng nguồn nước hoặc áp lực không phù hợp thì vẫn có thể ảnh hưởng đến khả năng hoạt động.

Các hạng mục cần quan tâm gồm:

• Bể nước chữa cháy.
• Máy bơm chữa cháy.
• Bơm duy trì áp lực.
• Đường hút và đường xả.
• Nguồn cấp điện cho máy bơm.
• Lưu lượng và áp lực theo phương án thiết kế.

Có thể hình dung dòng cấp nước cơ bản:

Bể nước → Máy bơm → Đường ống → Van → Đầu phun Sprinkler

Việc tính toán cần được thực hiện dựa trên đặc điểm và phương án của từng công trình.

6. Đồng Bộ Sprinkler Với Các Hệ Thống PCCC Khác

Sprinkler không nên được triển khai tách rời khỏi tổng thể hệ thống PCCC của nhà xưởng.

Trong quá trình thiết kế và thi công cần phối hợp với:

• Hệ thống báo cháy.
• Hệ thống chữa cháy.
• Máy bơm PCCC.
• Hệ thống hút khói.
• Hệ thống điện.
• Các giải pháp hỗ trợ thoát nạn.

Việc phối hợp ngay từ đầu giúp hạn chế xung đột giữa các hệ thống và giảm việc phải điều chỉnh đường ống, thiết bị sau khi đã thi công.

7. Kiểm Tra Và Chạy Thử Sau Khi Thi Công

Sau khi hoàn thành, hệ thống cần được kiểm tra theo phương án và yêu cầu kỹ thuật áp dụng cho công trình.

Một số nội dung cần kiểm tra có thể gồm:

• Đường ống.
• Van.
• Đầu phun.
• Áp lực hệ thống.
• Máy bơm.
• Tín hiệu và thiết bị giám sát.
• Khả năng phối hợp giữa các thiết bị.

Không nên chỉ kiểm tra từng thiết bị riêng lẻ. Cần đánh giá sự phối hợp của toàn hệ thống để phát hiện sớm những vấn đề có thể xảy ra trong quá trình vận hành.

Những Lỗi Thường Gặp Khi Thi Công Sprinkler Nhà Xưởng

Một số vấn đề thường cần đặc biệt lưu ý gồm:

• Bố trí đầu phun không phù hợp: Có thể bị ảnh hưởng bởi dầm, cột, thiết bị hoặc hàng hóa.
• Đường ống bố trí chưa hợp lý: Làm tăng khối lượng thi công hoặc gây khó khăn cho việc bảo trì.
• Lựa chọn thiết bị chưa phù hợp: Thiết bị cần được lựa chọn dựa trên đặc điểm công trình và phương án thiết kế.
• Không đảm bảo nguồn nước và áp lực: Có thể ảnh hưởng đến khả năng cấp nước cho hệ thống.
• Thi công thiếu đồng bộ: Đường ống Sprinkler có thể xung đột với HVAC, điện, chiếu sáng hoặc các hệ thống khác.
• Kiểm tra chưa đầy đủ: Bỏ qua bước kiểm tra và chạy thử có thể khiến một số vấn đề chỉ được phát hiện khi hệ thống cần vận hành.

Lưu ý: Hệ thống có đầy đủ thiết bị chưa đồng nghĩa với việc hệ thống đã được triển khai phù hợp. Thiết kế, vật tư, lắp đặt và kiểm tra đều cần được thực hiện đồng bộ.

Tiêu Chuẩn Cần Quan Tâm Khi Thi Công Hệ Thống Sprinkler

Khi triển khai hệ thống Sprinkler, cần xác định đúng các quy chuẩn, tiêu chuẩn và yêu cầu kỹ thuật áp dụng cho từng công trình.

Một số nội dung cần quan tâm:

• Yêu cầu về thiết kế hệ thống.
• Loại và vị trí đầu phun.
• Bố trí đường ống.
• Nguồn nước chữa cháy.
• Lưu lượng và áp lực.
• Thiết bị điều khiển và giám sát.
• Kiểm tra, thử nghiệm và vận hành.

NFPA 13 là một tài liệu kỹ thuật phổ biến liên quan đến thiết kế và lắp đặt hệ thống Sprinkler. Tuy nhiên, việc áp dụng tiêu chuẩn nào cần được xác định theo loại công trình, hồ sơ thiết kế và các yêu cầu pháp lý, kỹ thuật có liên quan.

Chi Phí Thi Công Hệ Thống Sprinkler Nhà Xưởng Phụ Thuộc Vào Đâu?

Không có một mức giá cố định cho mọi nhà xưởng. Chi phí thi công hệ thống sprinkler nhà xưởng thường phụ thuộc vào:

• Diện tích cần bảo vệ.
• Chiều cao nhà xưởng.
• Đặc điểm hàng hóa.
• Số lượng đầu phun.
• Chiều dài và kích thước đường ống.
• Máy bơm và bể nước.
• Chủng loại thiết bị.
• Điều kiện thi công thực tế.

Vì vậy, để có phương án và chi phí phù hợp, cần khảo sát thực tế trước khi lập dự toán.

Quy Trình Thi Công Hệ Thống Sprinkler Nhà Xưởng

Một quy trình triển khai cơ bản có thể gồm:

• Bước 1: Khảo sát hiện trạng công trình.
• Bước 2: Tư vấn và thiết kế hệ thống.
• Bước 3: Chuẩn bị vật tư, thiết bị.
• Bước 4: Lắp đặt đường ống, van và đầu phun.
• Bước 5: Kiểm tra, thử nghiệm và chạy thử hệ thống.
• Bước 6: Bàn giao và hướng dẫn vận hành, bảo trì.

Mỗi dự án có thể có yêu cầu khác nhau. Vì vậy, quy trình thực tế cần được điều chỉnh theo hồ sơ thiết kế và điều kiện thi công.

Phương Nam Nguyên Thi Công Hệ Thống Sprinkler Nhà Xưởng

Phương Nam Nguyên cung cấp giải pháp PCCC cho nhà xưởng theo hướng đồng bộ từ khảo sát, tư vấn, thiết kế đến thi công và bảo trì.

Khi triển khai thi công hệ thống sprinkler nhà xưởng, Phương Nam Nguyên tập trung vào:

• Khảo sát hiện trạng công trình.
• Tư vấn phương án phù hợp.
• Thiết kế hệ thống theo đặc điểm thực tế.
• Cung cấp vật tư và thiết bị.
• Thi công đường ống, đầu phun và các hạng mục liên quan.
• Kiểm tra và chạy thử hệ thống.
• Hỗ trợ bảo trì, bảo dưỡng trong quá trình vận hành.

Mục tiêu là giúp chủ đầu tư có một hệ thống được triển khai đồng bộ, thuận tiện kiểm tra và phù hợp với đặc điểm sử dụng của công trình.

FAQ – Câu Hỏi Thường Gặp

Hệ thống Sprinkler nhà xưởng gồm những gì?

Hệ thống thường gồm đầu phun Sprinkler, đường ống, van, thiết bị giám sát, máy bơm và nguồn nước chữa cháy. Cấu hình cụ thể phụ thuộc vào thiết kế của từng công trình.

Nhà xưởng có cần lắp hệ thống Sprinkler không?

Việc xác định nhu cầu và cấu hình hệ thống cần dựa trên loại công trình, công năng, quy mô, đặc điểm nguy hiểm cháy và các yêu cầu áp dụng cho dự án.

Chi phí thi công hệ thống Sprinkler nhà xưởng bao nhiêu?

Chi phí phụ thuộc vào diện tích, số lượng đầu phun, đường ống, thiết bị, máy bơm, nguồn nước và điều kiện thi công thực tế. Nên khảo sát trước để có dự toán phù hợp.

Hệ thống Sprinkler có cần bảo trì không?

Có. Hệ thống cần được kiểm tra, bảo trì và bảo dưỡng theo yêu cầu vận hành và quy định áp dụng để duy trì trạng thái hoạt động phù hợp.

Thi công hệ thống sprinkler nhà xưởng đúng ngay từ khâu khảo sát, thiết kế đến lắp đặt giúp công trình có giải pháp chữa cháy phù hợp và đồng bộ. Phương Nam Nguyên nhận tư vấn, thiết kế và thi công hệ thống sprinkler nhà xưởng theo đặc điểm thực tế của từng công trình. Liên hệ Phương Nam Nguyên ngay hôm nay để được khảo sát và tư vấn phương án thi công hệ thống sprinkler nhà xưởng phù hợp!
