Quy Trình Lắp Đặt Hệ Thống PCCC Chi Tiết Từ A-Z

Quy trình lắp đặt hệ thống PCCC cần được thực hiện đúng trình tự, từ khảo sát, thiết kế đến thi công và kiểm tra vận hành. Mỗi hạng mục như báo cháy, sprinkler, đường ống hay máy bơm đều có yêu cầu kỹ thuật riêng. Vậy hệ thống PCCC được lắp đặt như thế nào? Cùng Phương Nam Nguyên tìm hiểu các bước quan trọng trong quy trình dưới đây.

Hệ thống PCCC gồm những hạng mục nào?

Một hệ thống phòng cháy chữa cháy hoàn chỉnh thường gồm nhiều hạng mục được thiết kế và lắp đặt đồng bộ, tùy theo đặc điểm từng công trình.

Các hạng mục phổ biến gồm:

• Hệ thống báo cháy: tủ báo cháy, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn, chuông/còi và đèn báo cháy.
• Hệ thống chữa cháy: sprinkler, họng nước chữa cháy, vòi, lăng phun và các thiết bị liên quan.
• Hệ thống cấp nước chữa cháy: bể nước, máy bơm điện, bơm Diesel, bơm bù áp, tủ điều khiển và đường ống.
• Thiết bị hỗ trợ: đèn Exit, đèn sự cố, hệ thống hút khói, tăng áp và các hạng mục khác theo thiết kế.

Các hệ thống này cần được tính toán và phối hợp ngay từ giai đoạn thiết kế để đảm bảo khả năng vận hành đồng bộ.

Quy trình lắp đặt hệ thống PCCC gồm những bước nào?

Bước 1: Khảo sát hiện trạng công trình

Khảo sát là bước đầu tiên trong quy trình thi công hệ thống PCCC.

Đơn vị thi công cần kiểm tra:

• Diện tích và quy mô công trình.
• Công năng sử dụng.
• Kết cấu và chiều cao công trình.
• Khu vực có nguy cơ cháy.
• Nguồn điện và nguồn nước.
• Vị trí bể nước, phòng máy bơm.
• Tuyến đường ống dự kiến.
• Vị trí lắp đặt thiết bị.

Đặc biệt với nhà xưởng, kho hàng hoặc công trình có nhiều hệ thống kỹ thuật, cần kiểm tra khả năng xung đột giữa đường ống PCCC với hệ thống điện, điều hòa, cấp thoát nước và các hạng mục MEP khác. Khảo sát chính xác giúp hạn chế phát sinh và giảm chi phí sửa đổi trong quá trình thi công.

Bước 2: Thiết kế và lập phương án PCCC

Sau khi khảo sát, đơn vị chuyên môn tiến hành xây dựng phương án và bản vẽ hệ thống.

Tùy công trình, hồ sơ thiết kế có thể bao gồm:

• Hệ thống báo cháy.
• Hệ thống sprinkler.
• Hệ thống họng nước chữa cháy.
• Hệ thống cấp nước chữa cháy.
• Hệ thống máy bơm.
• Đường ống và van.
• Các hệ thống hỗ trợ khác.

Bản vẽ cần thể hiện rõ vị trí thiết bị, tuyến ống, cao độ, kích thước và các thông số kỹ thuật cần thiết. Đây là cơ sở để triển khai lắp đặt hệ thống PCCC ngoài thực tế.

Bước 3: Chuẩn bị vật tư và thiết bị

Trước khi thi công, vật tư phải được kiểm tra và tập kết theo kế hoạch.

Một số vật tư thường sử dụng gồm:

• Ống thép PCCC.
• Van và phụ kiện đường ống.
• Đầu phun sprinkler.
• Đầu báo khói, đầu báo nhiệt.
• Tủ báo cháy.
• Chuông, còi, đèn báo.
• Máy bơm chữa cháy.
• Tủ điều khiển.
• Cáp tín hiệu và dây điện.
• Họng nước, vòi và lăng phun.

Nguyên tắc quan trọng là đúng chủng loại, đúng thông số và phù hợp với hồ sơ thiết kế.

Kiểm soát vật tư ngay từ đầu giúp hạn chế tình trạng thiếu thiết bị, thay đổi chủng loại hoặc phải tháo lắp lại trong quá trình thi công.

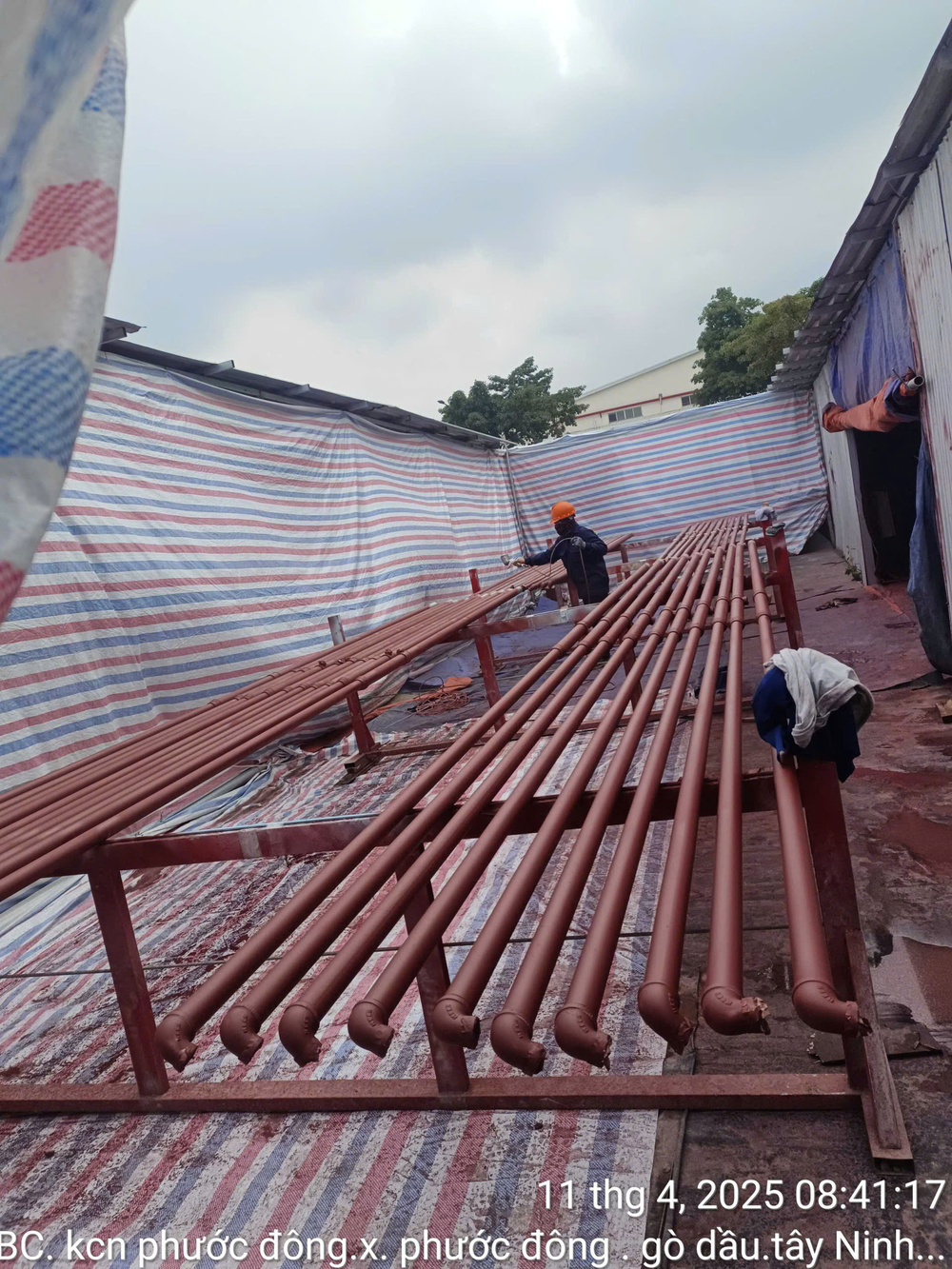

Bước 4: Lắp đặt hệ thống đường ống PCCC

Đường ống là một trong những hạng mục quan trọng của hệ thống chữa cháy.

Quy trình cơ bản gồm:

1. Định vị tuyến ống theo bản vẽ.
2. Lắp đặt giá đỡ và hệ thống treo.
3. Gia công, cắt và kết nối đường ống.
4. Lắp van và phụ kiện.
5. Kết nối với các thiết bị chữa cháy.
6. Kiểm tra mối nối và vị trí lắp đặt.
7. Thực hiện kiểm tra, thử nghiệm theo yêu cầu kỹ thuật.

Đường ống phải được cố định chắc chắn, bố trí hợp lý và hạn chế xung đột với các hệ thống kỹ thuật khác.

Với công trình lớn, việc phối hợp giữa bản vẽ thiết kế và hiện trạng thi công là yếu tố rất quan trọng để tránh phát sinh.

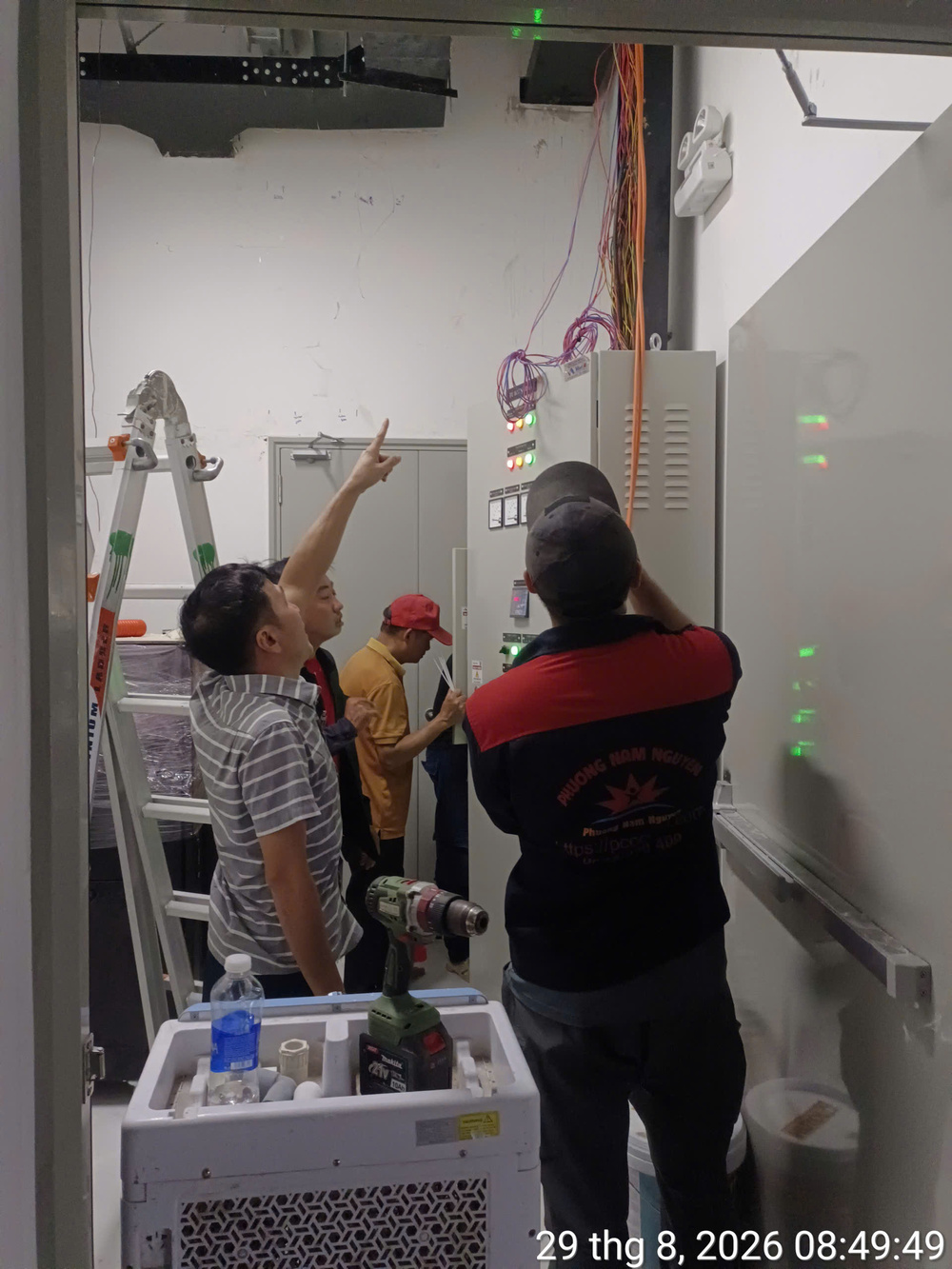

Bước 5: Lắp đặt hệ thống báo cháy

Hệ thống báo cháy giúp phát hiện và cảnh báo khi có dấu hiệu cháy.

Các thiết bị thường được lắp đặt gồm:

• Tủ trung tâm báo cháy.
• Đầu báo khói.
• Đầu báo nhiệt.
• Nút nhấn báo cháy.
• Chuông/còi báo cháy.
• Đèn báo cháy.

Việc lắp đặt cần đảm bảo đúng vị trí và cao độ theo thiết kế. Dây tín hiệu cũng phải được đi và đấu nối phù hợp.

Sau khi hoàn thành, từng thiết bị cần được kiểm tra tín hiệu để đảm bảo tủ trung tâm có thể nhận biết và cảnh báo chính xác.

Bước 6: Lắp đặt hệ thống chữa cháy và sprinkler

Đối với hệ thống sprinkler, vị trí và khoảng cách đầu phun cần được bố trí theo thiết kế và yêu cầu kỹ thuật của công trình.

Các công việc chính gồm:

• Lắp đặt mạng đường ống.
• Lắp đầu phun sprinkler.
• Lắp van.
• Lắp họng nước chữa cháy.
• Lắp tủ/hộp chữa cháy.
• Kết nối với hệ thống cấp nước.
• Kiểm tra vị trí và hướng đầu phun.

Không nên chỉ quan tâm đến số lượng đầu phun. Vị trí, khoảng cách và khả năng bao phủ của đầu phun mới là những yếu tố quan trọng ảnh hưởng đến hiệu quả bảo vệ.

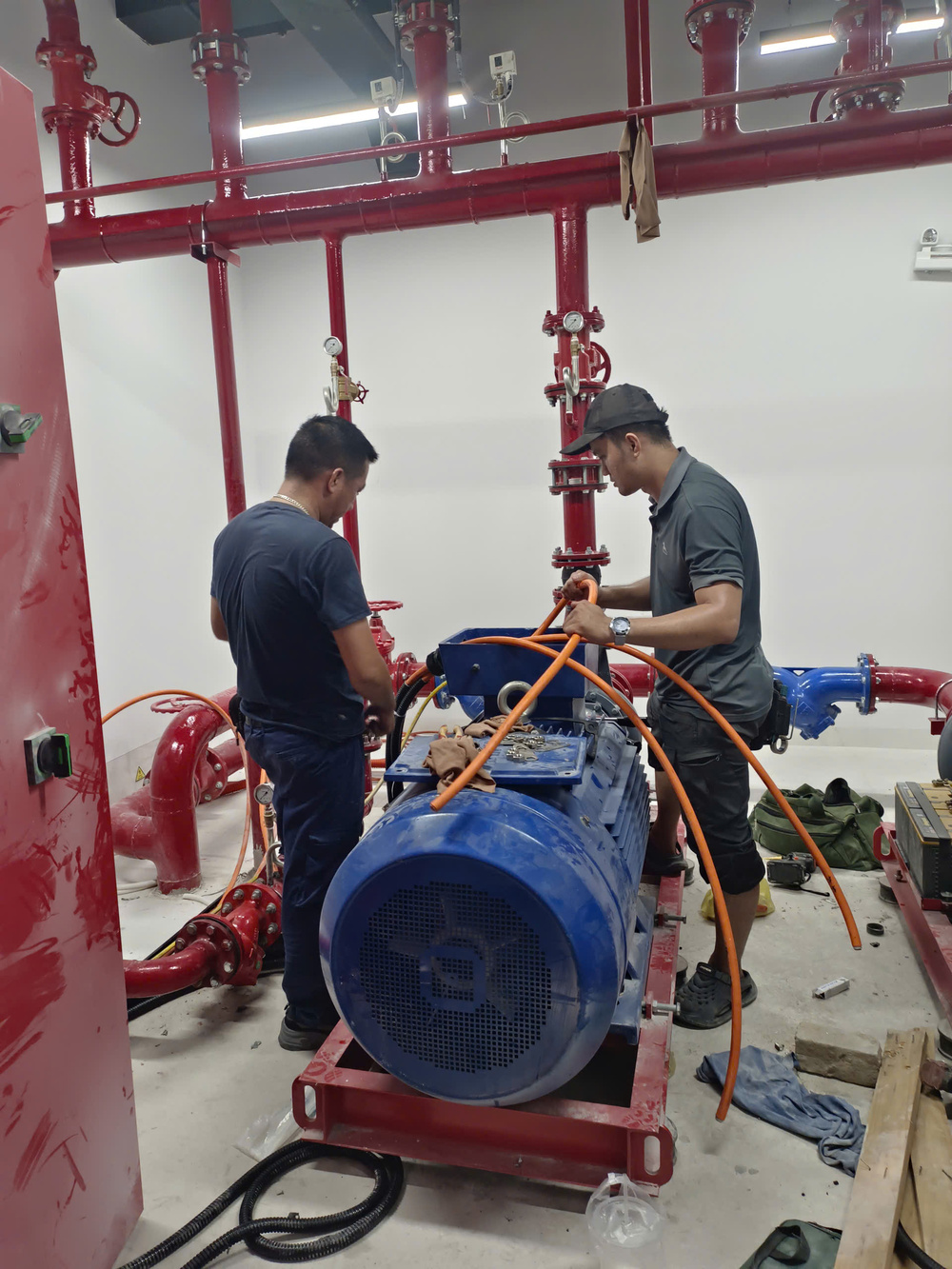

Bước 7: Lắp đặt máy bơm chữa cháy

Máy bơm có nhiệm vụ cung cấp nước cho hệ thống chữa cháy khi có yêu cầu.

Một hệ thống phổ biến có thể gồm:

• Bơm điện: bơm chính sử dụng nguồn điện.
• Bơm Diesel: đóng vai trò dự phòng khi nguồn điện gặp sự cố.
• Bơm bù áp (Jockey Pump): duy trì áp lực cần thiết cho hệ thống.

Ngoài máy bơm, cần lắp đặt tủ điều khiển, đường hút, đường xả và các thiết bị liên quan.

Sau khi hoàn thiện, hệ thống cần được kiểm tra chế độ vận hành và khả năng phối hợp giữa máy bơm với hệ thống cấp nước chữa cháy.

Bước 8: Đấu nối và kiểm tra liên động

Một hệ thống PCCC không chỉ cần từng thiết bị hoạt động tốt mà còn phải hoạt động đồng bộ. Tùy thiết kế, các tín hiệu có thể được kết nối giữa:

• Tủ báo cháy và thiết bị cảnh báo.
• Hệ thống báo cháy và các thiết bị liên động.
• Máy bơm và tủ điều khiển.
• Các thiết bị giám sát và hệ thống trung tâm.

Việc kiểm tra liên động giúp phát hiện lỗi đấu nối hoặc lỗi tín hiệu trước khi hệ thống được đưa vào vận hành.

Bước 9: Kiểm tra, thử nghiệm và chạy thử

Đây là bước không thể bỏ qua trong quy trình lắp đặt PCCC. Cần kiểm tra cả phần thiết bị và khả năng vận hành thực tế.

Kiểm tra thiết bị:

• Đầu báo.
• Nút nhấn.
• Chuông/còi.
• Đèn báo.
• Van.
• Máy bơm.
• Tủ điều khiển.

Kiểm tra hệ thống:

• Chạy thử thiết bị.
• Kiểm tra tín hiệu báo cháy.
• Kiểm tra hoạt động của máy bơm.
• Kiểm tra hệ thống cấp nước.
• Kiểm tra áp lực và lưu lượng theo thiết kế.
• Kiểm tra khả năng phối hợp giữa các hạng mục.

Mục tiêu của bước này là đảm bảo hệ thống hoạt động ổn định trước khi bàn giao.

Bước 10: Hoàn thiện hồ sơ và bàn giao

Sau khi hoàn thành lắp đặt và kiểm tra, đơn vị thi công tiến hành hoàn thiện hồ sơ liên quan đến công trình.

Tùy phạm vi công việc, hồ sơ có thể bao gồm:

• Bản vẽ hoàn công.
• Hồ sơ vật tư, thiết bị.
• Tài liệu kỹ thuật.
• Kết quả kiểm tra, thử nghiệm.
• Tài liệu hướng dẫn vận hành.
• Hồ sơ bảo hành và bảo trì.

Việc bàn giao đầy đủ giúp chủ đầu tư dễ dàng vận hành, kiểm tra và bảo trì hệ thống trong quá trình sử dụng.

Những tiêu chí cần kiểm tra trước khi đưa hệ thống PCCC vào sử dụng

Trước khi đưa hệ thống vào vận hành, nên kiểm tra các nội dung cơ bản:

☑ Thiết bị được lắp đúng vị trí.
☑ Vật tư đúng chủng loại theo thiết kế.
☑ Đường ống được cố định chắc chắn.
☑ Van và thiết bị hoạt động bình thường.
☑ Hệ thống báo cháy nhận tín hiệu chính xác.
☑ Máy bơm vận hành ổn định.
☑ Hệ thống sprinkler sẵn sàng hoạt động.
☑ Các tín hiệu liên động hoạt động đúng.
☑ Hồ sơ kỹ thuật được hoàn thiện.

Việc kiểm tra kỹ trước khi bàn giao giúp hạn chế lỗi phát sinh trong quá trình vận hành thực tế.

Những lỗi thường gặp khi lắp đặt hệ thống PCCC

Một số lỗi thường gặp trong quy trình lắp đặt hệ thống PCCC gồm:

1. Thi công không đúng bản vẽ: Vị trí thiết bị hoặc tuyến ống bị thay đổi nhưng không được cập nhật.
2. Sử dụng vật tư không phù hợp: Thiết bị không đúng thông số có thể ảnh hưởng đến khả năng vận hành.
3. Bố trí thiết bị chưa hợp lý: Đặc biệt với đầu báo và sprinkler, vị trí lắp đặt ảnh hưởng trực tiếp đến phạm vi bảo vệ.
4. Không phối hợp với các hệ thống khác: Dẫn đến xung đột đường ống, dây điện hoặc thiết bị.
5. Bỏ qua bước kiểm tra và chạy thử: Khiến lỗi chỉ được phát hiện sau khi công trình đưa vào sử dụng.

Vì vậy, kiểm soát chất lượng ngay từ khâu thiết kế và thi công luôn quan trọng hơn việc xử lý sự cố sau này.

Chi phí lắp đặt hệ thống PCCC phụ thuộc vào yếu tố nào?

Chi phí lắp đặt hệ thống PCCC không có một mức cố định cho mọi công trình.

Chi phí thường phụ thuộc vào:

• Diện tích và quy mô công trình.
• Công năng sử dụng.
• Mức độ nguy hiểm cháy.
• Số lượng thiết bị.
• Loại hệ thống cần lắp đặt.
• Công suất máy bơm.
• Chiều dài và kích thước đường ống.
• Điều kiện thi công thực tế.
• Yêu cầu kỹ thuật của công trình.

Do đó, để có phương án và chi phí phù hợp, chủ đầu tư nên khảo sát thực tế trước khi lập dự toán.

Phương Nam Nguyên – Đơn vị thiết kế và lắp đặt hệ thống PCCC

Một hệ thống PCCC hiệu quả không chỉ phụ thuộc vào thiết bị mà còn phụ thuộc vào thiết kế, chất lượng thi công và khả năng vận hành đồng bộ.

Phương Nam Nguyên cung cấp các giải pháp PCCC cho nhiều nhóm công trình, với các dịch vụ như:

• Tư vấn hệ thống PCCC.
• Thiết kế PCCC.
• Thi công hệ thống báo cháy.
• Thi công hệ thống chữa cháy.
• Lắp đặt hệ thống sprinkler.
• Lắp đặt máy bơm chữa cháy.
• Thi công PCCC nhà xưởng.
• Bảo trì hệ thống PCCC.

Nếu công trình của bạn đang cần thiết kế và lắp đặt hệ thống PCCC, việc lựa chọn đơn vị có năng lực ngay từ đầu sẽ giúp kiểm soát tốt hơn về kỹ thuật, tiến độ và chi phí.

Câu hỏi thường gặp về quy trình lắp đặt hệ thống PCCC

1. Quy trình lắp đặt hệ thống PCCC gồm những bước nào?

Thông thường gồm: khảo sát, thiết kế, chuẩn bị vật tư, lắp đặt đường ống và thiết bị, đấu nối, kiểm tra, chạy thử, hoàn thiện hồ sơ và bàn giao.

2. Hệ thống PCCC gồm những gì?

Tùy công trình, hệ thống có thể gồm báo cháy, sprinkler, họng nước chữa cháy, máy bơm, đường ống, đèn sự cố, đèn Exit và các hệ thống hỗ trợ khác.

3. Lắp đặt PCCC nhà xưởng có cần khảo sát trước không?

Có. Khảo sát giúp xác định công năng, diện tích, nguồn nước, nguồn điện, khu vực nguy cơ cháy và điều kiện thực tế để lựa chọn giải pháp phù hợp.

4. Chi phí lắp đặt hệ thống PCCC được tính như thế nào?

Chi phí phụ thuộc vào quy mô công trình, loại hệ thống, số lượng thiết bị, đường ống, máy bơm và điều kiện thi công thực tế. Cần khảo sát để đưa ra dự toán phù hợp.

Kết luận

Quy trình lắp đặt hệ thống PCCC đúng ngay từ đầu giúp công trình an toàn, vận hành ổn định và hạn chế phát sinh chi phí. Đừng để đến khi có sự cố mới kiểm tra hệ thống.

Phương Nam Nguyên sẵn sàng tư vấn, thiết kế và thi công hệ thống PCCC phù hợp với từng công trình. Liên hệ Phương Nam Nguyên ngay để được khảo sát và tư vấn giải pháp PCCC chuyên nghiệp!
